- SensyCure siguió la cama con una brecha promedio de 0.38–0.44 °C (0.69–0.79 °F) a lo largo de dos días de prueba
- El sistema heredado de molde calentado corrió 3.8 °C (6.8 °F) por encima de la cama en promedio, con un pico de 15.2 °C (27.4 °F) por encima
- Coincidencia de madurez de SensyCure: 99–101%. Sistema heredado: 108.4% (inflada por el sobrecurado)
- Los ensayes del sistema heredado se veían fuertes (3,792 PSI) pero reflejaban cilindros sobrecurados, no el concreto real de la cama
- Dos sondas SensyCast independientes en la cama siguieron dentro de 0.11 °C (0.2 °F) entre sí, lo que confirma que la referencia era exacta
Por Qué Esta Prueba
Un productor de prefabricados quería evaluar SensyCure frente a su sistema de curado igualado existente (un arreglo de molde calentado tipo almeja que había usado durante años) en un colado de paneles de muro aislados en condiciones de clima frío. El requisito de transferencia era de 3,500 PSI tras un curado nocturno de 12 horas, con temperaturas ambiente que bajaban de 6.1 °C (43 °F) a −2.2 °C (28 °F). La pregunta: ¿qué sistema produce un cilindro que realmente representa lo que sucede en la cama?
Durante dos noches, SensyCure y el sistema heredado curaron cilindros del mismo colado en paralelo. El sistema heredado se instrumentó con sondas Sensytec para que ambos sistemas pudieran medirse contra una referencia de cama común.
Registrador de datos SensyCast en la cama de presfuerzo con una sonda embebida en el colado superior.
Día 1: Precisión de SensyCure Validada
El Día 1, SensyCure se puso a prueba contra la referencia de la cama durante un curado nocturno completo de 12 horas. El cilindro de control dentro de la cámara SensyCure siguió la temperatura de la cama casi con exactitud en cada fase: el lento periodo de latencia, la pronunciada rampa exotérmica con un pico de 3.0 °C/h (5.4 °F/h), la meseta en el pico y el enfriamiento.

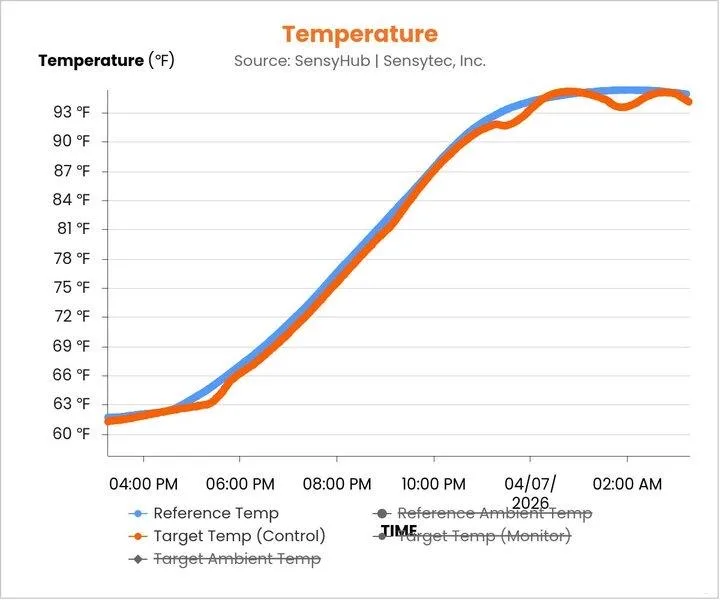

Perfil completo de 12 horas. Referencia (azul) vs cilindro de SensyCure (naranja). Fuente: SensyHub.
El Día 1 confirmó que el sistema SensyCure hace lo que promete: replica el perfil térmico de la cama dentro de la cámara de curado con alta fidelidad. Los cilindros de SensyCure y los del sistema heredado superaron el umbral de transferencia de 3,500 PSI. Pero el Día 1 no fue una comparación directa real: las sondas de cada sistema estaban en puntos distintos de la cama, por lo que los dos sistemas no se midieron contra la misma referencia. Ese fue el foco del Día 2.

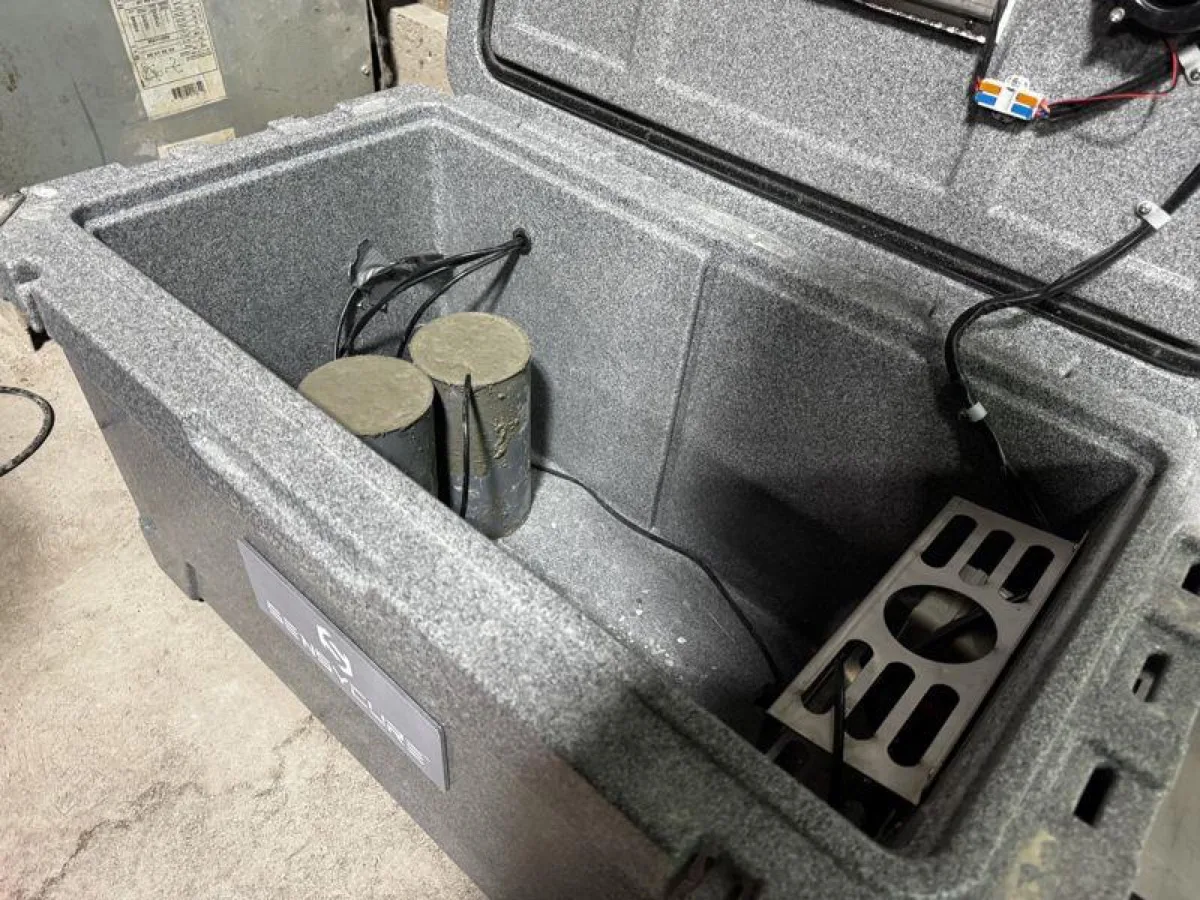

Cámara SensyCure con cilindros de prueba dentro durante el curado nocturno.
Día 2: La Comparación Directa Controlada
Para el Día 2 se controlaron las variables del Día 1. La sonda de referencia SensyCast y el termopar tipo K del sistema heredado se colocaron lado a lado en el mismo concreto y en el mismo punto de la cama. Los cilindros de SensyCure se envolvieron en plástico para retener la humedad. Se colocó una sonda SensyCast adicional en los moldes calentados heredados para medir de forma independiente lo que realmente ocurría dentro de ellos.

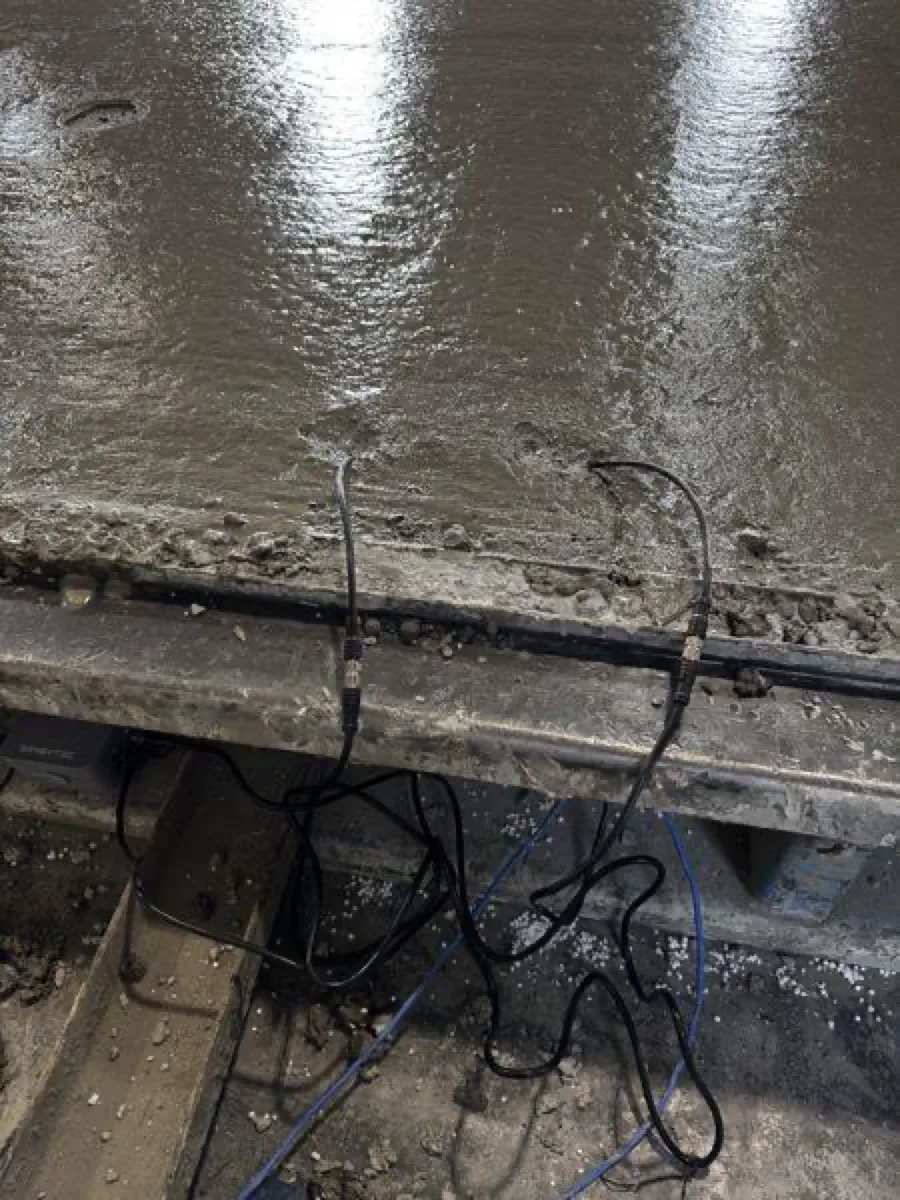

Las sondas de ambos sistemas lado a lado en el mismo concreto sobre la cama.
La historia de la temperatura se dividió con claridad. SensyCure siguió la cama del colado al pico. El sistema heredado no.
SensyCure: brecha promedio de 0.44 °C (0.79 °F) vs cama

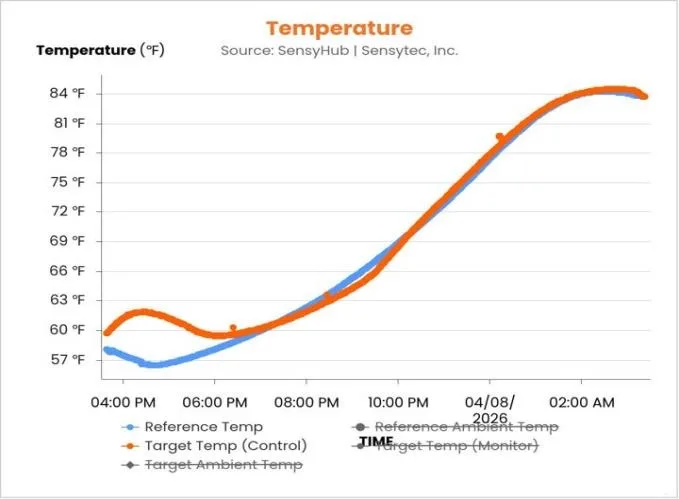

Cilindro de SensyCure (naranja) siguiendo la referencia de la cama (azul). Pico en 29.2 °C (84.5 °F) vs pico de la cama de 29.1 °C (84.3 °F).
Sistema heredado: subió a 44.3 °C (111.7 °F) mientras la cama alcanzó 29.1 °C (84.3 °F)

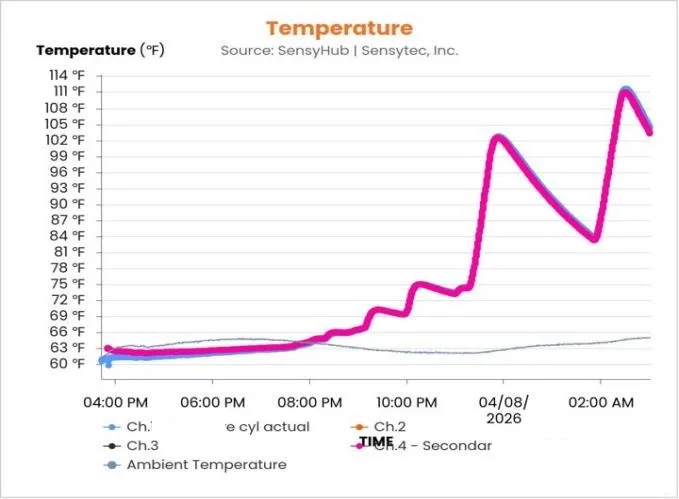

El cilindro heredado (rosa) se calentó a 44.3 °C (111.7 °F), 15.2 °C (27.4 °F) por encima de la cama real. Sondas SensyCast independientes en el molde lo midieron directamente.

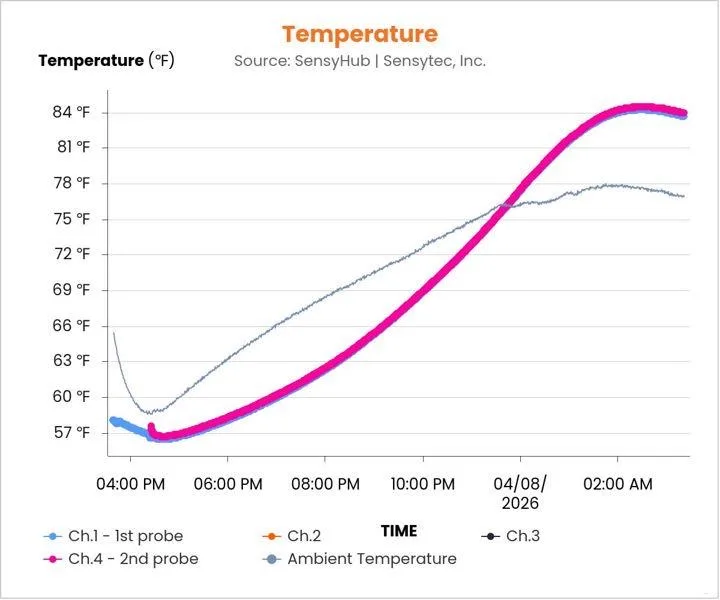

Dos sondas SensyCast independientes en la cama que siguen dentro de 0.11 °C (0.2 °F) entre sí, lo que confirma que la medición de referencia era exacta.
Por Qué la Diferencia en PSI Engaña
A primera vista, el sistema heredado parece el ganador: 3,792 PSI vs 3,121 PSI. Mírelo de cerca y ese resultado es un artificio del molde que calienta los cilindros por encima de la temperatura real de la cama.
La cama alcanzó su pico en 29.1 °C (84.3 °F). El cilindro de SensyCure alcanzó su pico en 29.2 °C (84.5 °F), una diferencia de 0.11 °C (0.2 °F). El cilindro heredado alcanzó su pico en 44.3 °C (111.7 °F), 15.2 °C (27.4 °F) por encima de lo que la cama realmente experimentó. Los cilindros más calientes acumulan madurez más rápido que el concreto real, por lo que sus cifras de PSI salen más altas. Pero esa resistencia pertenece al cilindro sobrecurado, no a la cama.
El riesgo
Una decisión de transferencia basada en un cilindro sobrecurado puede dar luz verde al destensado de un panel que en realidad no ha alcanzado la resistencia a la transferencia. El cilindro dice 3,792 PSI. El panel de muro (que es contra lo que se destensan los torones, del que se levanta y en el que se embarca) puede ser mucho más débil. En este colado, SensyCure indicó que el panel aún no había llegado a 3,500 PSI a las 12 horas. Es una verdad más difícil de escuchar, pero es la verdad que la planta necesita para tomar una decisión segura.
Por Qué los Sistemas Heredados se Desvían
En la prueba aparecieron dos factores:
1. El control por molde calentado no puede seguir una cama plana
Los moldes calentados tipo almeja con elementos calefactores de contacto directo están diseñados para subir la temperatura rápido. En un colado de clima frío donde la cama misma solo llega a 28.9 °C (84 °F), un molde calentado puede sobrepasar fácilmente los 43.3 °C (110 °F) y quedarse ahí. Un enfriamiento fino para igualar una cama más fría no está realmente en el diseño del sistema.
2. La colocación del termopar puede sesgar la referencia

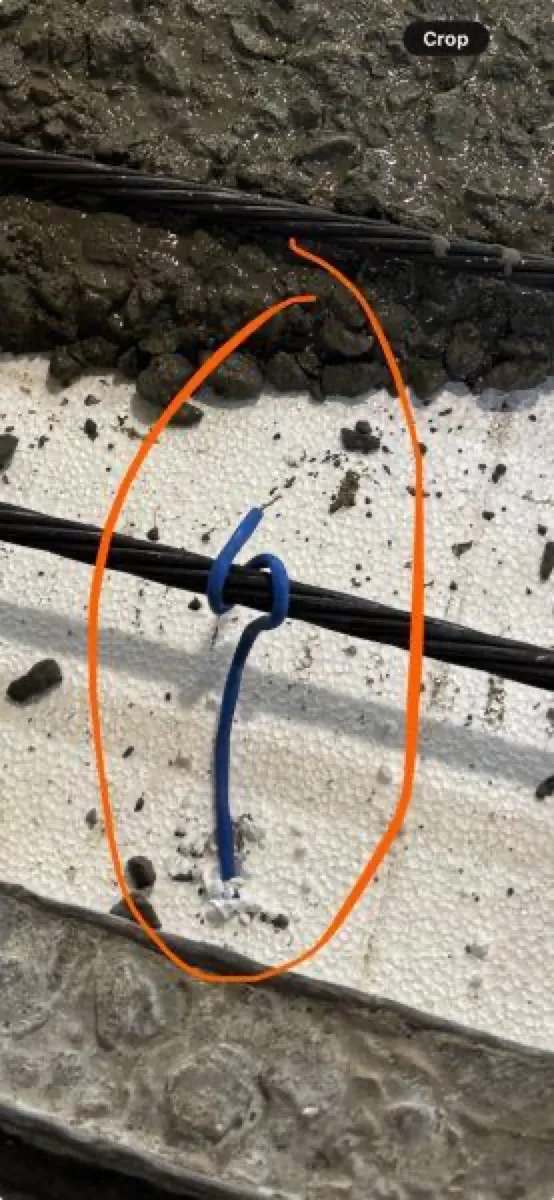

Termopar del sistema heredado enrollado en un torón de presfuerzo en una frontera de aislamiento.
Cuando un termopar de referencia está en contacto con el torón de acero en lugar de con la masa de concreto, lee una mezcla de la temperatura del acero y la del concreto. El acero conduce el calor más rápido, así que la referencia puede desviarse de lo que el concreto realmente hace. La sonda SensyCast, embebida en la masa de concreto y alejada de las fronteras de acero, da una lectura sin sesgo del concreto de la cama.
Cómo lo Resuelve SensyCure
SensyCure combina un sensor SensyCast embebido directamente en el concreto con una cámara de curado controlada que lee la temperatura de la cama en tiempo real y la replica dentro de la cámara. El lazo de control opera con una ventana de 15 segundos y un intervalo de registro de 30 segundos, suficientemente fino para mantener el cilindro dentro de un grado de la cama en cada fase de la hidratación, incluido el enfriamiento donde los moldes calentados tienden a retener calor residual.
El resultado es un cilindro que alcanza la misma resistencia al mismo tiempo que el panel en sitio, de modo que la decisión de resistencia a la transferencia es una lectura honesta del concreto real, no un sustituto sobrecurado.

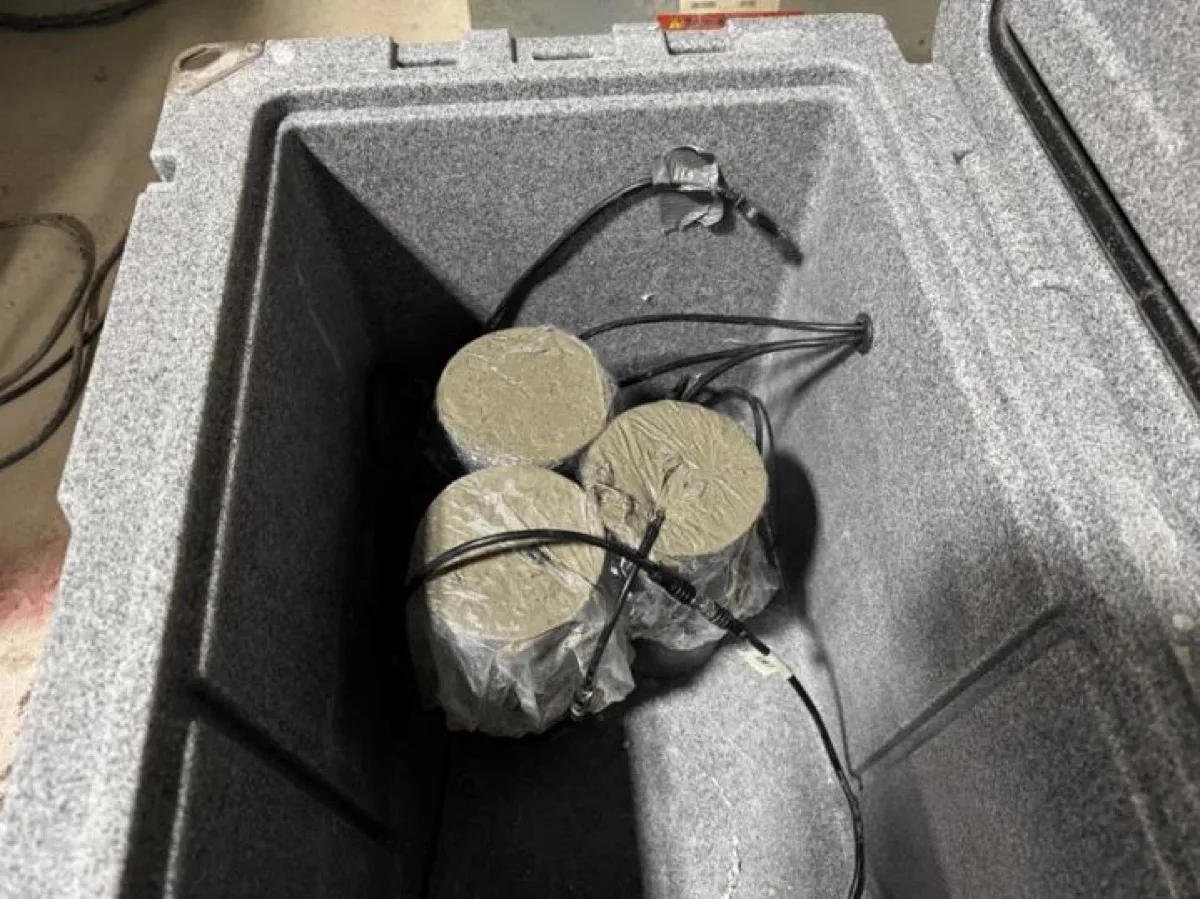

Cámara SensyCure con tres cilindros tapados igualando la temperatura de la cama.
Qué Significa Esto para una Planta de Prefabricados
1. Las decisiones de transferencia son tan precisas como el cilindro.
Si el cilindro se cura más caliente que la cama, la planta puede transferir una cama que en realidad no ha alcanzado la resistencia a la transferencia. Es un riesgo de control de calidad y seguridad que no aparece en la cifra de PSI.
2. Un PSI más alto no siempre es mejor.
Un sistema que produce ensayes inflados de forma consistente es fácil de apreciar en el corto plazo. También enmascara problemas de producción que preferiría detectar: ralentizaciones por clima frío, inconsistencias en la revoltura y problemas de calentamiento en la propia cama.
3. La precisión de temperatura es verificable.
Dos sondas Sensytec en la cama que siguen dentro de 0.11 °C (0.2 °F) entre sí le dan una referencia que puede defender: en auditorías, en entregas al DOT y en litigios años después. El registro de datos se sostiene por sí solo.
Conclusión
A lo largo de dos días y cuatro tandas de ensayes de cilindros, SensyCure siguió de forma consistente la temperatura del panel dentro de unos 0.4 °C (0.7 °F) y logró una coincidencia de madurez de 99–101%. El sistema de curado igualado heredado sobrecuró los cilindros en un promedio de 3.8 °C (6.8 °F), hasta 15.2 °C (27.4 °F) en el pico, produciendo resultados de ensaye que se veían fuertes pero no representaban el concreto real del panel. Cuando la decisión es «¿podemos destensar los torones y levantar este panel?», un curado igualado preciso no es un lujo. Es el punto central.
Preguntas Frecuentes
¿Qué es la precisión de curado igualado y por qué importa?
La precisión de curado igualado es qué tan de cerca el perfil de temperatura de un cilindro de prueba sigue al concreto en sitio sobre la cama. Si el cilindro se cura más caliente o más frío que la cama, su resistencia de ensaye no representará con exactitud la resistencia a la transferencia real del elemento estructural.
¿Con qué precisión siguió SensyCure a la cama en esta prueba?
En ambos días, SensyCure siguió la temperatura de referencia de la cama dentro de un promedio de 0.38–0.44 °C (0.69–0.79 °F), se mantuvo dentro de 0.56 °C (1 °F) de la cama el 72% de la ventana de curado y logró una coincidencia de madurez de 99–101% frente a la cama.
¿Por qué el sistema de curado igualado heredado produjo resistencias de ensaye más altas?
El sistema heredado de molde calentado tipo almeja sobrecuró los cilindros: corrió 3.8 °C (6.8 °F) por encima de la cama en promedio y llegó a 15.2 °C (27.4 °F) por encima en el pico. Los cilindros más calientes ganan madurez más rápido que el concreto real, así que sus ensayes en PSI se ven más altos, pero ya no representan lo que sucede en la cama.
¿Cuál es el riesgo de usar un sistema de curado igualado impreciso para las decisiones de transferencia?
Si el curado de los cilindros no coincide con el concreto en sitio, se puede tomar una decisión de transferencia sobre una resistencia de cilindro que exagera la resistencia a la transferencia real. Es un riesgo de calidad y seguridad: la planta puede destensar los torones y levantar un panel que en realidad no ha alcanzado la resistencia a la transferencia requerida aunque el cilindro diga que sí.
¿Cómo evita SensyCure el sobrecurado?
SensyCure lee el perfil de temperatura en tiempo real de la cama desde un sensor Sensytec embebido en el concreto real y lo replica dentro de una cámara de curado controlada con una ventana de control de 15 segundos. El cilindro se cura al mismo ritmo que la cama, ni más caliente, ni más frío.
¿Cómo se verificó la temperatura de la cama en la prueba?
Se colocaron dos sondas SensyCast independientes en el mismo concreto sobre la cama durante el Día 2. Siguieron dentro de 0.11 °C (0.2 °F) entre sí durante todo el curado, lo que confirma que la medición de referencia de la cama era exacta y consistente.
